LA 1 M1 PRAKTIKUM SISDIG




PERCOBAAN 2


1.  Alat dan Bahan [Kembali]





  1.  Panel DL 2203C
  2.  Panel DL 2203D
  3.  Panel DL 2203S


Jumper





2.      Rangkaian [Kembali]

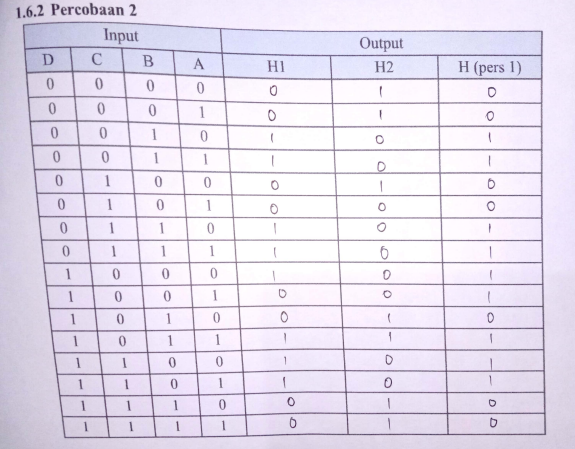

3. Jurnal  [Kembali]




4. Video Simulasi   [Kembali]







5. Analisa [Kembali]

Soal Analisa Percobaan 2:

1. Jelaskan bagaimana mendapatkan persamaan H1 dan H2!

2. Analisa dan bandingkan H1, H2, dan H Persamaan!

Jawab:

1.

=  AB`C`D + ABC`D + ABD` + A`BD` + A`B`C`D +A`B`CD + AB`CD
=  AC'D(B' + B) + BD'(A + A') + A'B'D(C+C') + AB'CD
= BD' + A'B'D + AD(B'C+C')
= BD' +A'B'D + AD(B' +C')
= BD' +A'B'D + ADB' + ADC'
= BD' + B'D + ADC'

2.    Berdasarkan hasil yang didapatkan, nilai H1=H persamaan, sedangkan nilai H2 merupakan invers atau kebalikan dari H1 dan H persamaan. Hal ini dapat terjadi karena perbedaan input atau kesalahan dalam merangkai rangkaian percobaan.
